Autodesk Navisworks on 3D mudelite koordineerimiseks ja kontrolliks

Navisworks on ehitussektori standardtarkvara mudelite koondamiseks ja analüüsiks. See võimaldab ühendada arhitektuuri, konstruktsioonide ja eriosade mudelid (Revit, AutoCAD, IFC jt) üheks tervikuks, et tuvastada vead enne ehitusplatsile minekut.

Peamised kasutajad on BIM-koordinaatorid, projektijuhid ja eelarvestajad, kes soovivad veenduda projekti kvaliteedis.

Miks on Navisworks vajalik?

1. Konfliktide tuvastamine (Clash Detection)

Ühendage erinevad mudelid ja leidke automaatselt kohad, kus torud lõikuvad taladega või ventilatsioon põrkub seinaga.
*Saadaval ainult Navisworks Manage versioonis.

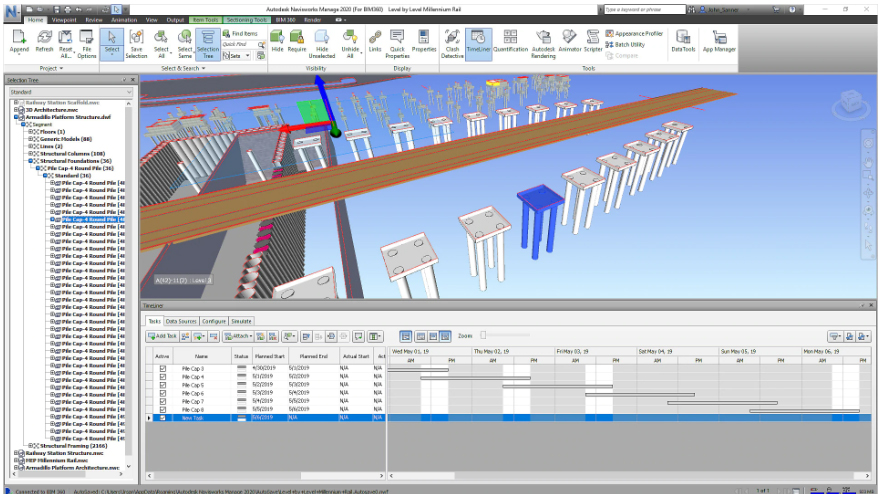

2. 4D ja 5D simulatsioon (Timeliner)

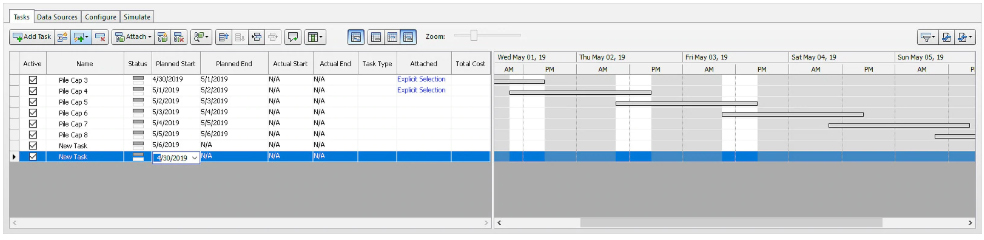

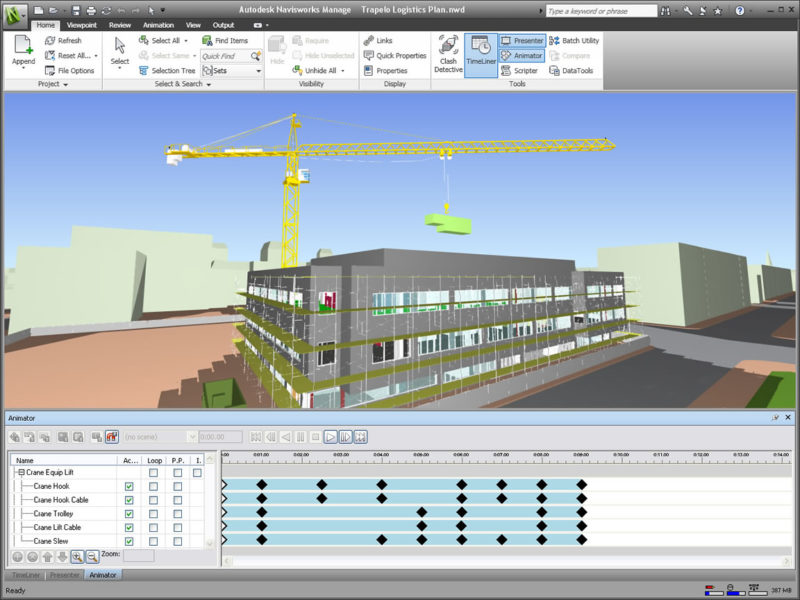

Siduge mudeli elemendid ajagraafikuga (nt MS Project). Mängige ehitusprotsess läbi videona, et näha logistikat ja planeerida töid ajas.

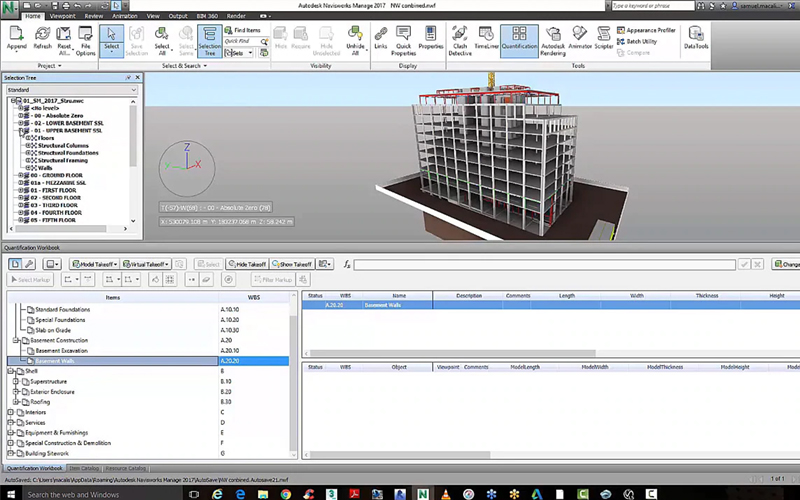

3. Mahuarvutused (Quantification)

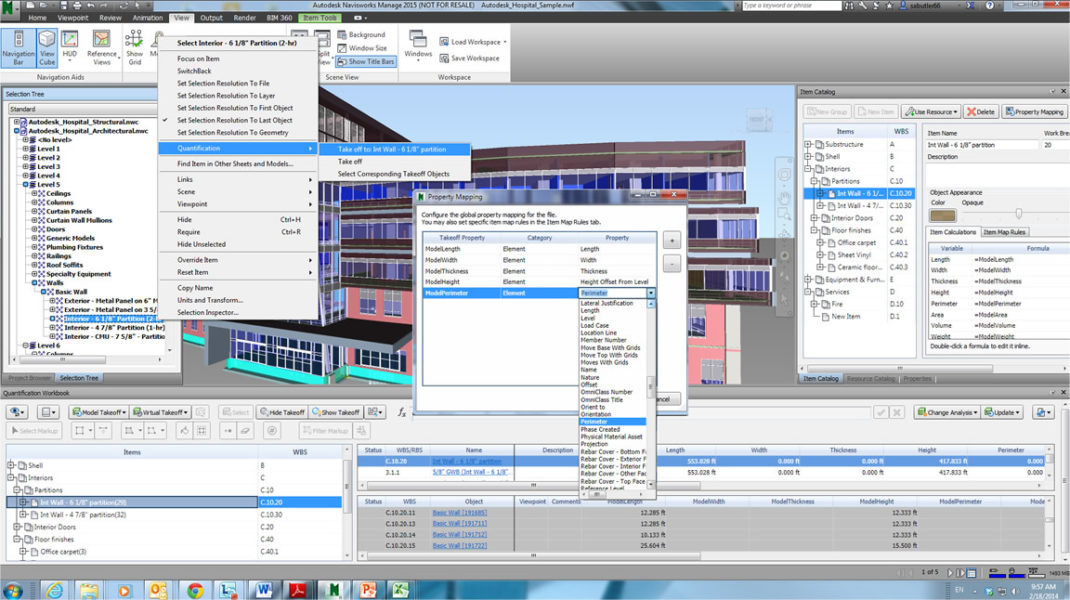

Võtke mudelist välja täpsed mahud. Navisworks loeb kokku nii 3D elemente kui ka 2D jooniseid (PDF/DWG), luues koondtabeli materjalidest.

4. Ühtne koondmudel (Federated Model)

Navisworks suudab avada ja ühendada üle 60 erineva failiformaadi. See on koht, kus kohtuvad Revit, Civil 3D, Tekla ja Archicad.

Milline versioon valida: Manage või Simulate?

Navisworks on saadaval kahes versioonis. Põhiline erinevus on automaatne konfliktide kontroll.

NAVISWORKS MANAGE

Tippversioon BIM-koordinaatorile.
Sisaldab kõiki Simulate funktsioone + võimsat Clash Detective tööriista.

  • Clash Detection (Automaatne konfliktide kontroll)
  • Häirete haldamine ja raportid
  • 4D ajagraafikud (Timeliner)
  • Mahuarvutused
  • Mudeli renderdamine
  • NWD ja DWF failide loomine

Kellele? BIM-koordinaatorid, peatöövõtjad, kes peavad leidma ja raporteerima mudelivigu.

NAVISWORKS SIMULATE

Standardversioon projektijuhile.
Sobib mudeli vaatamiseks, mahtude võtmiseks ja ajagraafiku tegemiseks.

  • 4D ajagraafikud (Timeliner)
  • Mahuarvutused
  • Mudeli renderdamine
  • NWD ja DWF failide loomine
  • Mudeli ülevaatus (Walkthrough)
  • Puudub: Clash Detection

Kellele? Eelarvestajad, projektijuhid, tellijad, kes tahavad mudelit näha ja andmeid pärida, kuid ei tee ristumiste kontrolli.

Kas teadsid? Navisworks Manage on kaasas AEC Collection paketis.
Kui teil on juba AEC Collection (kus on Revit ja AutoCAD), siis on teil Navisworks Manage litsents juba olemas!

Video

Navisworks Failiformaadid

Navisworks toetab üle 60 failiformaadi

Navisworks on tuntud kui “universaalne tõlk”, mis suudab avada ja ühendada mudeleid peaaegu igast levinud projekteerimistarkvarast.

Allpool on toodud peamised toetatud formaadid kategooriate kaupa.

Autodeski formaadid

  • .NWD, .NWC, .NWF (Navisworks)
  • .DWG, .DXF (AutoCAD)
  • .RVT (Revit)
  • .3DS, .PRJ (3ds Max)
  • .IPT, .IAM (Inventor)
  • .DWF, .DWFX (Design Review)
  • .RCS, .RCP (ReCap punktipilved)

BIM ja Üldine

  • .IFC (Open BIM standard)
  • .PDF (Adobe PDF)
  • .SKP (SketchUp)
  • .DGN (MicroStation)
  • .RVM (AVEVA PDMS)
  • .3DM (Rhino)

Tööstus ja Masinaehitus

  • .STP, .STEP (STEP standard)
  • .IGS, .IGES (IGES)
  • .SAT (ACIS)
  • .STL (Stereolithography)
  • .PRT, .SLDASM (Solidworks)
  • .CATPart, .CATProduct (Catia)

NWC eksportijad

Kui soovite tuua mudeli tarkvarast, mida Navisworks otse ei ava (või soovite optimeerida failimahtu), kasutage NWC Export Utility tööriista. See installitakse teie projekteerimistarkvarale ja võimaldab salvestada kergekaalulise NWC faili otse algprogrammist.

Lae alla NWC eksportija siit ->

Ajagraafikud ja 4D (Timeliner)

Navisworks ühildub levinud projektijuhtimise tarkvaradega, et siduda mudeli geomeetria ajagraafikuga (4D simulatsioon). Toetatud on:

  • Microsoft Project (MPP)
  • Primavera (P6, XER)
  • CSV ja Exceli andmebaasid

Navisworks Freedom / NWC Export Utility

Navisworks Freedom – Tasuta 3D mudelite vaatur

Navisworks Freedom on tasuta tarkvara, mis võimaldab avada ja vaadata NWD ja DWF formaadis 3D-mudeleid ilma tasulise litsentsita.

See on ideaalne tööriist tellijatele, ehitajatele ja partneritele, kes peavad mudeliga tutvuma, mõõtma ja ringi liikuma, kuid ei vaja täisfunktsionaalset Navisworks Manage tarkvara.

✅ Mida võimaldab Freedom?

  • Avada .NWD ja .3D DWF faile.
  • Vaadata mudeli struktuuri (Selection Tree) ja objektide omadusi (Properties).
  • Näha salvestatud vaatepunkte (Viewpoints) ja animatsioone.
  • Teha lihtsaid mõõtmisi ja lisada kommentaare (Redlining).

⚙️ Navigeerimine

Sisaldab kõiki Navisworksi liikumistööriistu:

  • Kõndimine (Walk) ja Lendamine (Fly).
  • Suumimine, Panoraamimine, Orbiit.
  • Lõigete tegemine (Sectioning) mudeli sisu uurimiseks.

Navisworks NWC Export Utility

NWC Export Utility on tasuta pistikprogramm, mis võimaldab salvestada optimeeritud NWC-faile otse disainitarkvaradest (AutoCAD, Revit, 3ds Max, ArchiCAD jt), ilma et teil peaks olema Navisworksi litsents.

Miks kasutada NWC eksportijat?

  • Võimaldab luua kergeid ja Navisworksile loetavaid faile.
  • Edastab korrektselt nii geomeetria kui ka metaandmed.
  • Ei vaja eraldi Navisworksi litsentsi.

Paigaldamine:
Laadige fail alla ja käivitage. Installer tuvastab automaatselt teie arvutis olevad Autodeski tarkvarad ja lisab neile “Export to NWC” nupu.

Autodesk Navisworks subscription litsents

Kõiki Autodeski tarkvarasid saab tellida Autodesk Subscription litsentsiga, mille klient saab valida talle sobivale ajaperioodile. SUBSCRIPTION LITSENTS on viis uue tarkvaralitsentsi tellimiseks alates 1. august 2016!

Autodesk Navisworks Subscription litsentsiga on kasutajale kindla perioodi vältel tagatud:

  • Uued tarkvara versioonid ja tooteuuendused
    Kasuta tarkvara ajakohast versiooni, et püsida konkurentidest eespool.
  • Paindlik litsenseerimine
    Tööta viisil, kuidas on teile kõige sobivam.
    Eelmise versiooni kasutusõigus – tööta nii viimatise versiooni kui viie varasema versiooni tarkvaraga
    Kodukasutaja õigused – installi tarkvara ka teise arvutisse, kui töötad väljaspool kontorit nt. kodust töötades
    Väljaspool kodumaad kasutamine – võimalus kasutada tarkvara ka väljaspool kodumaad
  • Tarkvara tugi
    Probleemide lahendamine Autodeski tehnilise toe ja veebipõhiste õppematerjalide abil.
  • Pilveteenused
    Laienda oma tarkvara võimekust kasutades erinevaid saadavalolevaid pilveteenuseid. 25GB mahtu annab võimaluse kasutada vajalikke faile sõltumata asukohast Autodesk Drive keskkonna abil.
  • Autodesk Account
    Administratiivvahendid, et jälgida litsentside kasutust, lisada kasutajaid, monitoorida cloud krediiti jms.



Litsentsi tüüp: Kasutajapõhine üksiklitsents  (kasutamisõigust saab vahetada Account Manager)

Vajab internetiühendust: Installeerimiseks ja aktiveerimiseks, seejärel iga 30-päeva tagant

Kehtivusperiood: 1- või 3-aastat

Navisworks litsentsi saab osta: Üksik tootena Navisworks Simulate, Navisworks Manage või AEC Collection paketiga

Küsi lisainfot

Ivari Soome

Arendusjuht,
CAD ja BIM lahenduste konsultant
Ivari.Soome@arucad.ee
+372 5650 7927





    KKK

    Milleks Autodesk Navisworksi kasutatakse?

    Navisworksi projektide ülevaatuse tarkvara kasutatakse BIM-projektide (ehitusinfo modelleerimise) koordineerimise parandamiseks.

    Kes kasutavad Navisworksi?

    AEC-valdkonna (arhitektuur, inseneriteadus ja ehitus) meeskonnad kasutavad Navisworks Manage’i ristumiste tuvastamiseks ja põhjalikumaks koordineerimiseks, mis aitab saavutada paremaid projektitulemusi. Navisworks Simulate’i kasutatakse sujuvate 3D-mudelite ülevaatuste hõlbustamiseks.

    Kuidas vaadata Navisworksi faile ilma litsentsita?

    Tasuta allalaaditava Navisworks Freedomi abil saate avada ja vaadata koondatud 3D-mudelite andmeid ning nendes navigeerida. Vaatur toetab NWD- ja DWF-failivorminguid ning ei nõua mudeli ettevalmistamist, kolmanda osapoole serverimajutust, seadistamisaega ega jooksvaid kulusid.
